Факты о суперлюминесцентных диодах: мощный источник широкополосного света для высокоточных технологий

Суперлюминесцентные диоды (Superluminescent Diodes, SLD) — это передовое полупроводниковое устройство, объединяющее лучшие свойства светодиодов (LED) и лазерных диодов (LD). Как и светодиоды, SLD излучают низкокогерентный свет с широким спектром, но при этом обеспечивают яркость и выходную мощность, сопоставимую с лазерами. Такое уникальное сочетание делает их незаменимыми в таких областях, как медицинская визуализация, оптические сенсоры, телекоммуникации и навигационные системы.

В этой статье мы подробно расскажем, что такое SLD, как они работают, какие у них ключевые характеристики и где находят применение.

Что такое суперлюминесцентный диод (SLD)?

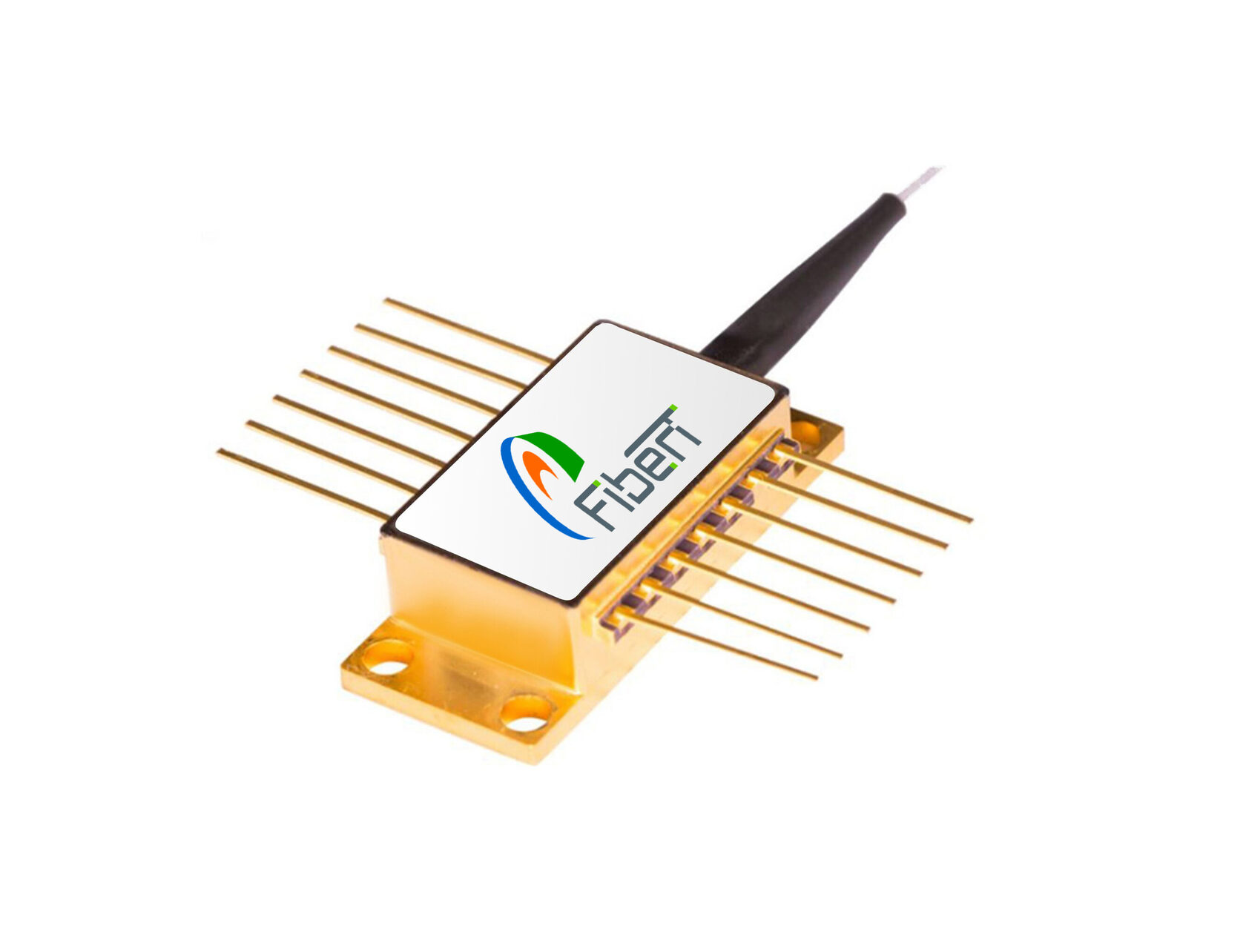

Суперлюминесцентный диод — это полупроводниковый источник света, генерирующий излучение за счёт усиленного спонтанного излучения. В отличие от лазера, он не формирует когерентный луч, но при этом обеспечивает высокую яркость и эффективную связку с оптическими волокнами благодаря узкой активной области.

SLD используются как некогерентные источники света с короткой длиной когерентности — это критически важно для таких приложений, как оптическая когерентная томография (ОКТ) и волоконно-оптические гироскопы, где интерференционные шумы должны быть сведены к минимуму.

Принцип работы SLD: между LED и лазером

SLD основан на P-N-переходе, как и другие полупроводниковые излучатели. При подаче прямого тока в активной зоне возникает усиленное спонтанное излучение, которое проходит через волновод и многократно усиливается за счёт высокого оптического усиления полупроводниковой структуры.

Однако, в отличие от лазерного диода, SLD не имеет оптической обратной связи — его торцы покрыты антиотражающими слоями, предотвращающими формирование резонатора. Благодаря этому лазерная генерация подавляется, а устройство излучает широкополосный, низкокогерентный свет с высокой мощностью.

Ключевые характеристики суперлюминесцентных диодов

Широкий спектр излучения	Типичная ширина полосы — 20–100 нм (в зависимости от длины волны). Обеспечивает высокое осевое разрешение в ОКТ.
Высокая яркость и выходная мощность	До 20–50 мВт в непрерывном режиме — достаточно для эффективной связи с одномодовыми волокнами.
Короткая длина когерентности	Обычно 10–30 мкм — минимизирует паразитные интерференционные эффекты.
Высокая стабильность	Надёжная работа в течение тысяч часов, что критично для медицинских и промышленных систем.
Отсутствие лазерной генерации	Гарантирует чистый широкополосный спектр без узких мод.

Основные области применения SLD

1. Оптическая когерентная томография (ОКТ)

SLD — основной источник света в системах ОКТ, особенно в офтальмологии. Широкий спектр (например, 840 нм ± 50 нм или 1300 нм ± 70 нм) позволяет получать высокоразрешающие срезы сетчатки с точностью до нескольких микрон.

2. Волоконно-оптические гироскопы (FOG)

В инерциальных навигационных системах самолётов, спутников и БПЛА SLD обеспечивает стабильный некогерентный источник, снижающий шум интерферометра и повышающий точность измерения угловой скорости.

3. Бело-световая интерферометрия

Используется для измерения профиля поверхности, толщины плёнок и шероховатости. Широкополосный свет создаёт чёткие интерференционные максимумы только при нулевой разности хода — это позволяет точно определять геометрию объекта.

4. Волоконно-оптические датчики

SLD применяются в сенсорах для измерения температуры, давления, деформации и вибраций в нефтегазовой, энергетической и аэрокосмической отраслях.

5. Телекоммуникации

В системах WDM-PON и при тестировании волоконно-оптических линий SLD служат источниками широкополосного излучения для оценки потерь, дисперсии и целостности сигнала.

Заключение

Суперлюминесцентные диоды (SLD) — это уникальный класс оптических источников, сочетающий широкополосность светодиодов и яркость лазеров. Их способность генерировать мощный, стабильный и низкокогерентный свет делает их незаменимыми в высокоточных системах, где важны разрешение, точность и надёжность.

Благодаря постоянным инновациям в данной области, возможности SLD продолжают расширяться — от диагностики глазных заболеваний до космической навигации. В будущем эти компактные, эффективные и универсальные источники света будут играть всё более важную роль в развитии фотоники и оптоэлектроники.
