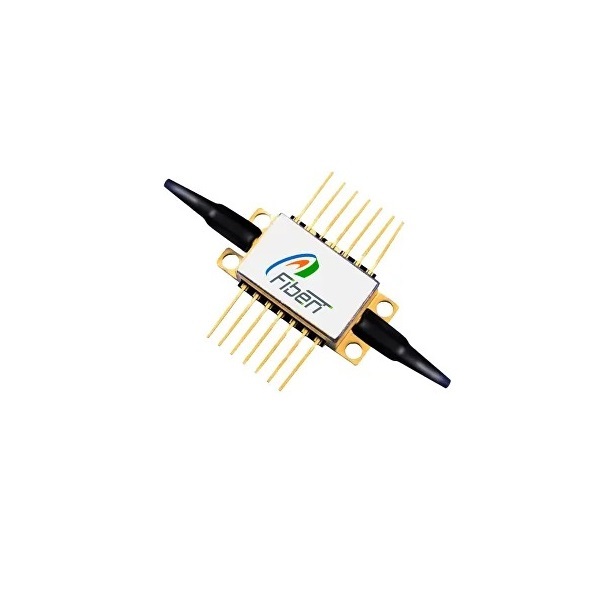

Полупроводниковые оптические усилители (Semiconductor Optical Amplifiers, SOA) — это ключевые компоненты в современных оптических системах связи, предназначенные для компенсации потерь сигнала при передаче данных на большие расстояния. В отличие от традиционных усилителей, SOA обеспечивают эффективное усиление световых импульсов за счёт оптического усиления в полупроводниковой среде, что делает их компактными, энергоэффективными и легко интегрируемыми в гибридные фотонные схемы.
Что такое полупроводниковый оптический усилитель (SOA)?
SOA — это миниатюрный электронно-оптический компонент, который увеличивает интенсивность проходящего через него оптического сигнала. В основе его работы лежит полупроводниковый материал (например, арсенид галлия GaAs или фосфид индия InP), способный генерировать свет при подаче электрического тока.
Когда входной оптический сигнал взаимодействует с возбуждёнными электронами в активной зоне усилителя, происходит стимулированное излучение фотонов с той же длиной волны, что и у входного сигнала. В результате сигнал усиливается без изменения спектральных характеристик, что критически важно для сохранения целостности данных.
По конструкции SOA напоминает лазерный диод, но с одним важным отличием: его торцы покрыты непрозрачными антиотражающими покрытиями, исключающими формирование резонатора. Это предотвращает генерацию собственного лазерного излучения и позволяет устройству работать исключительно как усилитель.
Основные характеристики полупроводникового оптического усилителя (SOA)
- Рабочие длины волн: 1310 нм, 1400 нм, 1550 нм, 1610 нм (в зависимости от материала и конструкции)
- Коэффициент усиления (Gain): до 20 дБ
- Выходная мощность: до +16 дБм
- Сохранение длины волны: выходной сигнал имеет ту же длину волны, что и входной
Принцип работы SOA
В отличие от лазера, SOA не использует оптическую обратную связь. Вместо этого он полагается на стимулированное излучение в активной зоне под действием электрического тока. Входной фотонный сигнал «запускает» эмиссию дополнительных фотонов с идентичной фазой и длиной волны, что приводит к усилению оптического потока.
Этот процесс позволяет передавать данные на большие расстояния без необходимости электрической регенерации, что особенно ценно в высокоскоростных сетях и центрах обработки данных.
Конструкция SOA: как устроен усилитель
Физическая структура SOA оптимизирована для максимального взаимодействия света с полупроводниковой средой:
- Активная (усиливающая) зона — тонкая полоска полупроводника (GaAs, InP), легированная примесями для обеспечения оптического усиления.
- Кладд-слои (оболочки) — окружают активную зону и имеют более низкий показатель преломления, что обеспечивает оптическое ограничение (confinement) и удержание света внутри зоны усиления.
- Оптический волновод — направляет свет через активную область с минимальными потерями.
- Источник тока — подаёт электрическое возбуждение для создания инверсии населённости.
- Теплоотвод — отводит тепло, генерируемое при работе, обеспечивая стабильность характеристик.
Преимущества и ограничения полупроводниковых оптических усилителей
✔ Высокий коэффициент усиления
✘ Ограниченная выходная мощность по сравнению с EDFA
✔ Быстрый отклик (подходит для высокоскоростной обработки)
✘ Нелинейные искажения при высокой мощности
✔ Компактные размеры и простота интеграции
✘ Чувствительность к температурным колебаниям
✔ Возможность выполнения нелинейных оптических операций (например, переключение, смешение частот)
✘ Более высокий уровень шума по сравнению с волоконными усилителями
Несмотря на ограничения, SOA остаются незаменимыми в приложениях, где важны размер, стоимость и электрическая накачка.
SOA vs EDFA: в чём разница?
Хотя SOA часто сравнивают с усилителями на эрбиевом волокне (EDFA), эти технологии служат разным целям:
- SOA: компактные, электрически накачиваемые, работают в широком диапазоне длин волн, подходят для интеграции на кристалле.
- усилители EDFA: более высокая выходная мощность, низкий шум, но крупногабаритные, требуют оптической накачки и работают преимущественно в C- и L-диапазонах (1530–1625 нм).
SOA особенно выгодны в стоимостно-чувствительных и компактных системах, таких как оптические переключатели, датчики и чип-уровневые фотонные интегральные схемы.
Ключевые параметры при выборе SOA
При подборе полупроводникового оптического усилителя обратите внимание на четыре критических параметра:
Коэффициент усиления (Gain)
Отношение выходной мощности к входной. Чем выше — тем лучше компенсация потерь.
Полоса усиления (Gain Bandwidth)Диапазон длин волн, в котором обеспечивается эффективное усиление. Широкая полоса позволяет работать с мультиплексированными сигналами (WDM).
Уровень насыщения (Saturation Power)Максимальная выходная мощность, при которой усиление остаётся линейным. Высокий уровень насыщения — признак качественного усилителя.
Уровень шума (Noise Figure)Показатель, насколько усилитель ухудшает отношение сигнал/шум. Для SOA типичные значения — 7–9 дБ.
Области применения полупроводниковых оптических усилителей (SOA)
- Телекоммуникации: усиление в метрополитенских и корпоративных сетях
- Центры обработки данных: оптические межсоединения и переключатели
- Медицинская визуализация: оптическая когерентная томография (ОКТ)
- Сенсоры и спектроскопия: детекция газов, биосенсоры
- Квантовые технологии: генерация и манипуляция одиночными фотонами
Будущее SOA: куда движется технология?
Исследования в области SOA направлены на:
- Повышение выходной мощности и КПД
- Снижение нелинейных эффектов и шума
- Улучшение температурной стабильности
- Гибридную интеграцию с кремниевой фотоникой и другими оптическими компонентами
Новые материалы (например, квантовые точки) и архитектуры (например, SOA на основе нанопроводов) открывают путь к усилителям следующего поколения с расширенными возможностями.
Заключение
Полупроводниковые оптические усилители (SOA) — это мощный, компактный и гибкий инструмент для современной оптоэлектроники. Благодаря своей способности усиливать оптические сигналы без преобразования в электрическую форму, SOA играют ключевую роль в развитии высокоскоростных сетей, медицинских систем и сенсорных технологий.
Несмотря на определённые ограничения, постоянное совершенствование материалов и конструкций делает SOA всё более конкурентоспособными и востребованными в самых разных отраслях.
